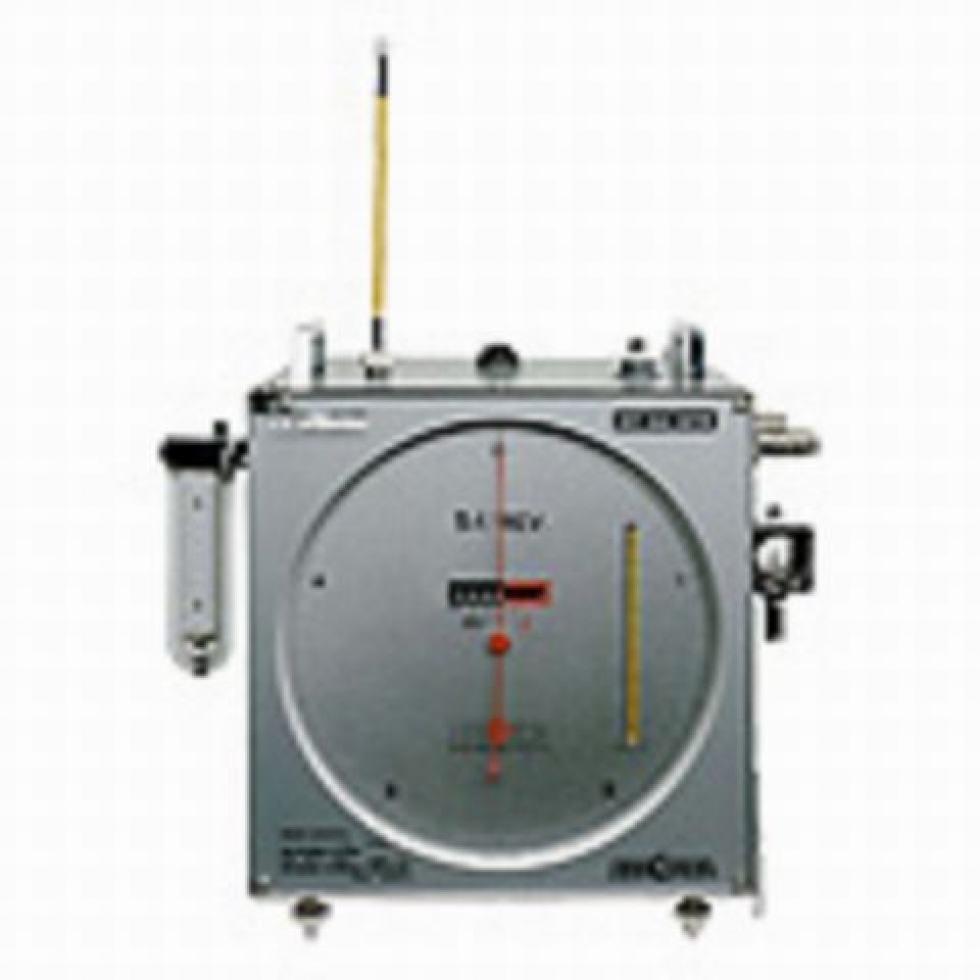

シナガワ 湿式ガスメータ W-NK-0.5A

ガスメーター
気体の流路においてリークする事のない構造となっており、
微少流量でも必ず計量でき、優れた再現性等の特徴を持っております。

価格(税抜)

\190,000-

仕様

型式 W-NK-0.5
測定範囲 0.016~5L/min(1~300L/min)
計量ドラム容量 0.5L
指針1回転 0.5L
最小目盛 1mL
標準パルスレート 1mL/p
接続ゴム管内径 φ9.5
外形寸法(mm) W288×D198×H435
質量(水封入時) 5.0kg(7.4kg)
圧力損失 150Pa
使用圧力範囲 0~10kPa
使用温度範囲 4~50℃

湿式ガスメータの特徴

水・オイル等の液体でシールされたドラムを計量エレメントとする実量式積算流量計ですので、ほとんどのガス体を 比重・粘度に影響されず計量できます。

製品タイプ(2種類)

・標準仕様である実験用Aタイプ (ケース/計量ドラム材質:SUS304・切削加工部品:黄銅) ・環境測定用耐蝕Bタイプ (ケース/計量ドラム材質・切削加工品:SUS304)

構造

ガスは、入り口から液面上部、3~4室に分かれた計量室へ入って行きます。各々の計量室を満たした後、スパイラルドラムを介し、微小のガスもリークすることなく、吹込み管から出口へと流れていきます。 この一連の繰り返しによりドラム軸の回転運動が、メカカウンタに伝導されアナログ指針と積算流量値を指示致します。

シナガワ構造図
